高通处理器片上HexagonDSP计算

Published: 3/23/2024

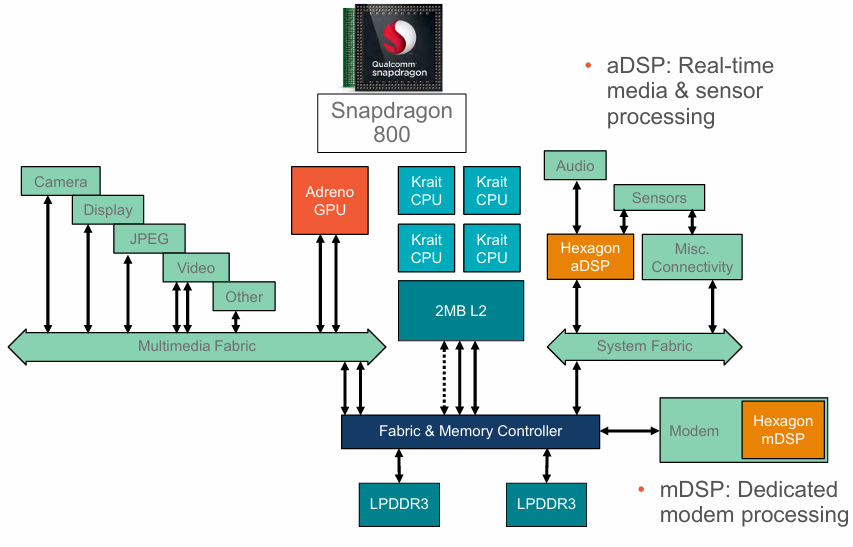

高通骁龙处理器上搭载了一款多媒体信号处理器Hexagon DSP,其内部分为cDSP,aDSP与mDSP与sDSP,其中aDSP用于音频处理,mDSP用于调制和解调,sDSP用于传感器,cDSP用于图像处理和计算。其处理器(SnapDragon 800为例)如下所示：

其上包含了SnapDragon CPU本身，Adreno GPU以及本文主要涉及的Hexagon DSP。

Hexagon DSP简介

Hexagon DSP同样由高通研发,其架构如下所示:

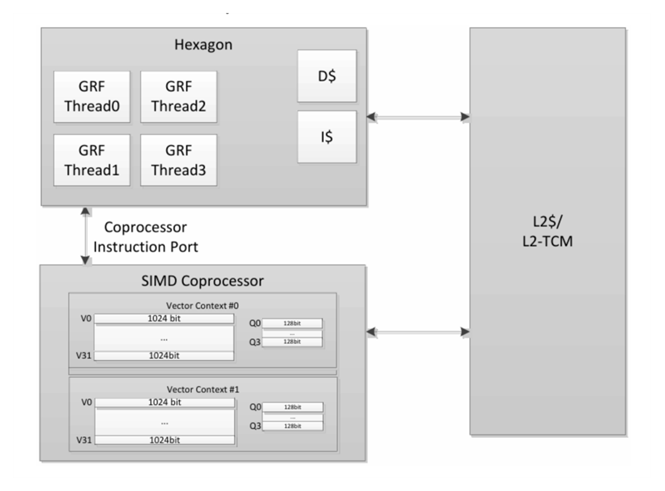

Hexagon DSP架构图

尽管不同版本的Hexagon DSP架构可能有所差别，但基本架构是相似的。上面以Version 6(也就是V65~V69)为例, Hexagon DSP拥有多个硬件线程,每个硬件线程有自己的通用寄存器与谓词寄存器，以及计算时使用的ALU；Hexagon DSP拥有L1 cache与 L2 cache,其中L1 cache为每硬件线程独占，L2 cache为所有硬件线程共享，其使用的内存与CPU使用的内存相同，但处于不同的地址空间，也就是说CPU地址空间中的虚拟地址经过MMU转换后得到物理地址，该物理地址还需要经过Hexagon DSP的MMU转化为Hexagon DSP的地址空间中的虚拟地址(如果存在映射的话)，才能被Hexagon DSP访问，Hexagon DSP还提供了一个DMA引擎，支持从内存到Hexagon DSP的DMA传输以及从Hexagon DSP到内存的DMA传输。值得注意的是，Hexagon DSP拥有一个SIMD协处理器，在V6版本中，该SIMD协处理器的寄存器长1024b,并提供了HVX指令集，该指令集提供了对SIMD协处理器的访问与操作。

Hexagon DSP的特点就是低时钟频率，多字节指令集。比CPU(3.xGHz)与GPU(1.xGHz)低得多的低时钟频率(800MHz)使得Hexagon DSP的功耗更低；多字节指令集则使得 Hexagon DSP的指令并发度更高，这些同时也是其在移动端被设计的初衷，提供低功耗 的一定计算能力。

性能简单对比

事实上，如今的设备上Hexagon DSP的计算能力较CPU与GPU低很多,但随着计算精度降低， 这一差距可能会缩小。实测1024X1024 INT8 GEMM 在SnapDragon 8G1上41.37ms;在Adreno 730 GPU上为36.78ms;在Hexagon V69 DSP上为131.07ms。CPU端使用OpenMP并行化，根据L1/L2 cache进行分块计算来掩盖访存延迟，GPU端则利用OpenCL同样根据Cache大小将矩阵分块计算,DSP则使用4硬件线程以及HVX指令集加速计算。如果是INT32或者是FP32 GEMM,差距会成指数增大(FP32时CPU,GPU,DSP端分别为148.87ms,220.78ms,7s多，前面两个或许还能额外优化，但是Hexagon V6 DSP确实不适合计算浮点数或者是高精度数)。

使用

使用的工具链包括Hexagon SDK与Android NDK。

高通提供的Hexagon SDK包含了Hexagon DSP的编译器，调试器以及运行时库等。可以从高通官网-SDK下载,下载需要注册用户，并且其中一些运行时库并不开源^^,下载后参照说明文档安装即可，需要注意的是除去SDK本体外，其还会克隆一些子模块，但这些子模块并非必须，因此即使因网络问题克隆失败也可以继续使用SDK。开发时仍需要Android 工具链，Hexagon SDK中的子模块包含了某版本的Android NDK，你也可以选择自行安装并配置相关环境变量。

Hexagon SDK中提供了完备的文档，并且example文件夹包含了诸多示例程序，可以作为参考,事实上参考这些已经能够写出较为完整的计算程序，下面的内容仅作为记录。

编译

使用Hexagon DSP进行计算需要分别编译CPU端程序与DSP端程序，编译方式提供了 make,cmake，ninja总计三种，似乎cmake最为方便。只需要在CMakeLists.txt中 引入以下内容，即可使用SDK提供的util函数。

if(HEXAGON_SDK_ROOT)
    include(${HEXAGON_SDK_ROOT}/build/cmake/hexagon_fun.cmake)
else()
    include(${HEXAGON_CMAKE_ROOT}/hexagon_fun.cmake)
endif()

主要用到的函数包括link_custom_library与build_idl： link_custon_library用于链接SDK提供的库，build_idl用于编译IDL文件生成双端需要的接口原文件，比如：

link_custom_library(qqq rpcmem)
# ....
build_idl(inc/qqq.idl qqq)

对于CMake, Hexagon DSP提供了编译双端代码的工具，位于$HEXAGON_SDK_ROOT/build/cmake/Ubuntu/build_cmake,使用如下:

## 编译android端代码，生成可执行文件以及所需的CPU端Stub库
$HEXAGON_SDK_ROOT/build/cmake/Ubuntu/build_cmake android BUILD_Release BUILD_OUTPUT_DIR=android
## 编译DSP端代码，生成DSP端Skel库
$HEXAGON_SDK_ROOT/build/cmake/Ubuntu/build_cmake hexagon BUILD_Release BUILD_OUTPUT_DIR=hexagon DSP_TYPE=V69

build_cmake工具实际上是通过python打包的脚本，调用SDK中的$HEXAGON_SDK_ROOT/build/cmake/cmake_configure.bash来完成具体构建逻辑。

IDL定义

Hexagon SDK使用qaic IDL定义CPU端与DSP端所需的接口，使用FastRPC或是DMA在双端之间进行数据通信。

IDL中接口的定义在SDK文档中已经注明，但值得注意的是<sequence>与in,rout的使用。

#include "AEEStdDef.idl"
#include "remote.idl"

interface calculator_plus : remote_handle64{
   long sum(in sequence<long> vec, rout long long res);
   long static_sum(in sequence<long> vec, rout long long res1, rout long long res2);
   long iostream_sum(in string filename, rout long long res);
   long uppercase_count(in string name, rout long res);
   long test_tls(rout long long res);
};

上述IDL定义可以使用SDK提供的IDL编译器qaic编译，取自Hexagon SDK例子calculator_c++中的calculator_plus.idl，如果使用FastRPC进行通信，那么IDL中的interface需要继承remote.idl 中的remote_handle64,其中每个参数前使用in,rout,inrout修饰：in表示传值，数据传入，rout表示传引用（指针），数据传出，inrout则数据既传入又传出， 传引用（指针） ，当需要传递一块内存区域时，就需要使用rout或是inrout，但这里必须使用<sequence>修饰符定义该参数，否则只会传入一个元素，因为<sequence> 在编译时除了生成指针参数外，还会添加额外的内存区域长度参数表示该内存区域的长度，如果不使用<sequence>修饰符，那么就会将该参数当作一个单独的元素传入。

IDL中使用的数据类型与C/C++中的数据类型映射同样可在文档中找到。对于上述文件，通过build_idl会在指定文件夹生成calculator_plus.h,calculator_plus_skel.c与 calculator_plus_stub.c,分别用于后续生成skel库与stub库,skel.c主要在DSP端调用自定义实现的DSP端函数，stub.c则主要用于使用FastRPC调用DSP端接口。

如果继承的是remote_handle64,那么在build_idl时还会生成<interface_name>_open以及<interface_name>_close接口，这两个函数真正的实现位于DSP端由实现者给出， 用于创建或是释放FastRPC所使用的remote_handle64句柄，创建时可以将DSP端计算所需数据分配给该句柄。事实上，这个remote_handle64就是个64位unsigned long long, open函数在DSP端则主要分配一块空间并将地址填入其中。

FastRPC与RPCmem

如之前所言,DSP与CPU处于不同地址空间,rpcmem是SDK提供的库，用于分配CPU与DSP端都映射的内存，其本质是利用ION 内存分配器分配内存，并使用内存映射映射到DSP中， 提供的接口为rpcmem_alloc与rpcmem_free，其内部分装调用了memalign_alloc与free（对于linux环境）。

rpcmem_alloc支持使用不同的堆内存进行分配，支持的堆有RPCMEM_HEAP_ID_SYSTEM(系统堆),RPCMEM_HEAP_ID_CONTIG(物理连续堆，适用于mDSP以及sDSP);通过参数 可以指定分配的内存是否可被Cache缓存。

QURT RTOS线程管理

cDSP上运行着QURT RTOS可以管理所运行的线程(毕竟上面有四个硬件线程)，线程的使用可以参考example中的multithreading,以下是例子:

/// QURT 头文件
#include "qurt.h"
/// 初始化线程环境
qurt_thread_attr_t attr1;
void* thread_stack_addr；
thread_stack_addr= malloc(STACK_SIZE);
qurt_thread_attr_init(&attr1);
qurt_thread_attr_set_name(&attr1, (char *)"cntr1");
qurt_thread_attr_set_stack_addr(&attr1, thread_stack_addr);
qurt_thread_attr_set_stack_size(&attr1, STACK_SIZE);
qurt_thread_attr_set_priority(&attr1, QURT_THREAD_ATTR_PRIORITY_DEFAULT/2);
/// 通过该方法启动线程，并传入参数，线程函数参数为void*指针
retcode = qurt_thread_create(&tid1, &attr1, square_sum, (void *) &arg_1);
/// 等待线程结束运行，获取返回值
qurt_thread_join(tid1, &thread_exit_status);

HVX指令集

HVX指令集相关的内容主要位于hvx_hexagon_protos.h,hvx_protos.h,hexagon_types.h三个头文件中，这三个头文件提供了基于HVX指令集的intrinsic宏。至于 微架构层面的HVX汇编指令，这里暂不做讨论。V6下的DSP HVX仅支持INT8,INT16,INT32等类型的向量指令，对于FP32等类型的支持则在V73时才被提供。

事实上,高通同样基于HVX指令集提供了数学库QHL(qualcomn hexagon library),具体使用内容参考qhmath.h与qhblas.h以及example中的qhl_hvx。

具体来说,SDK提供的计算库位于$HEXAGON_SDK_ROOT/libs/qhl以及$HEXAGON_SDK_ROOT/libs/qhl_hvx中，前者主要使用汇编实现标量计算，后者则 使用V66以上的HVX intrinsic实现了若干计算函数，V68及以上则包括了浮点数。 qhl_hvx中主要包含qhmath(常用数学操作),qhblas(线性代数),qhdsp(信号处理相关)；qhl主要包含qhmath,qhblas,qhdsp,qhcomplex(复数)， 其中使用的DSP端汇编可在对应版本的Hexagon DSP编程手册中找到相关信息， 至于和手工实现相比的性能提升倒还没有测试。

运行

运行时环境如果不是高通开发板而是移动端（比如手机），就需要Root才能调用DSP端，可以通过adb或是termux在移动端运行。 由于高通限制除cDSP以外的DSP都不能使用unsigned 库（也就是未被制造厂商签名的库）,即使是cDSP，也需要在运行时通过 remote_session_control来开启使用unsigned 库。remote_sesstion_control主要用于查询配置DSP端设置， 包括是否支持或是使用unsigned库，配置线程优先级等。

DSP端字符输出主要通过FARF宏(位于hap_farf.h中),并提供了不同级别的日志输出，最高为ALWAYS，通过对应文件名的.farf文件控制输出级别阈值。 输出的内容并不会直接经过控制台，而是通过logcat输出。

值得一提的是,adb提供了server功能,如果有windows平台需要在wsl中使用的情况, 可以在windows中使用adb -a -P <port> nodaemon server开启server,其中 <port>必须是未被占用未被windows屏蔽的端口,之后就可以在wsl中通过该 端口使用adb了,如adb -H <ip> -P <port> shell,其中<ip>指的是 wsl的网关，也就是windows本身,<port>则是之前指定的端口。

HAP perf

Hexagon SDK中提供了一些profiling用的工具，具体可以参考example中的profile, 主要内容位于HAP_perf.h中，常用的有:

static inline uint64 HAP_perf_get_time_us(void);
static inline uint64 HAP_perf_get_qtimer_count(void)；
uint64 HAP_perf_qtimer_count_to_us(uint64 count);

结论

上述内容主要记录了使用HexagonDSP的基础，至于qhl以及更深层的HVX指令集并没有深入探索，有时间再看看吧。
